SZ振动输送机

产品简介SZ振动输送机是借助振动作用连续输送物料的设备。可用于水平、缓倾斜或垂直运输(沿螺旋槽上升)各种松散物料。在输送过程中可同时完成筛分、干燥、脱水、冷却、混合等工艺。对粉尘多和含有害成分的物料还可用密封的槽体输送。适用行业适用于煤炭、矿山、冶金、建材、化工、玻璃、电力、机械、粮食等行业。适用物料可

在线咨询全国热线
0373-5086166

产品简介

SZ振动输送机是借助振动作用连续输送物料的设备。可用于水平、缓倾斜或垂直运输(沿螺旋槽上升)各种松散物料。在输送过程中可同时完成筛分、干燥、脱水、冷却、混合等工艺。对粉尘多和含有害成分的物料还可用密封的槽体输送。

适用行业

适用于煤炭、矿山、冶金、建材、化工、玻璃、电力、机械、粮食等行业。

适用物料

可输送各种粒度的物料，能对灼热的、易燃易爆的、有毒的、多尘的物料实行封闭输送。

产品结构

主要由激振器、承载槽、弹簧和机架等组成。

工作原理

当槽体向前振动时，依靠物料与槽体间的摩擦力把运动能量传递给物料，使物料加速运动，此时物料的运动方向与槽体的振动方向相同。当槽体向后振动时，物料因受惯性作用，仍将继续向前运动，槽体则从物料下面往后运动，由于运动中阻力的作用，物料越过一段槽体又落回槽体上。当槽体再次向前振动时，物料又因受到加速而被输送向前。如此重复循环，实现物料的输送。

产品特点

SZ水平输送机输送形式可做成一口进料多口卸料或多口进料一口卸料等形式。该机形式具有结构简单、安装维修方便、耗能低、无粉尘溢散、槽体磨损小、噪声低等优点。

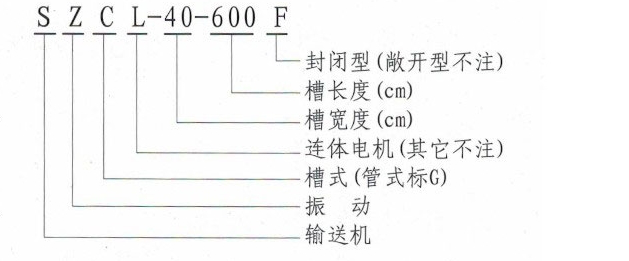

型号说明

技术参数

SZC槽式

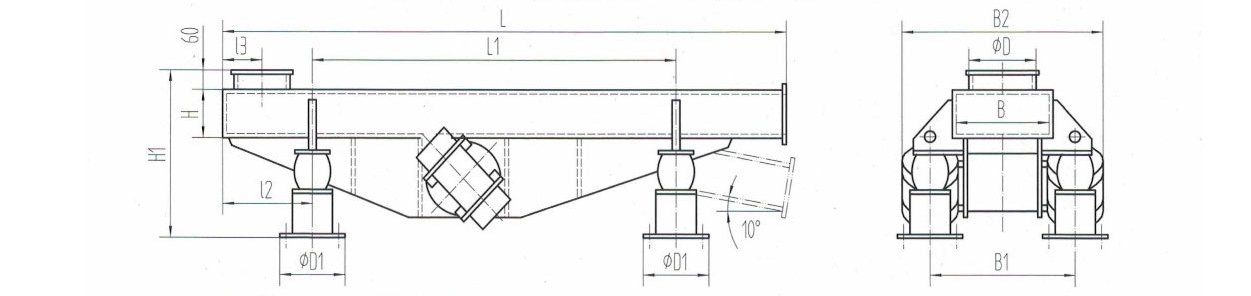

SZC振动输送机安装简图

SZC振动输送机主要技术参数和安装尺寸表

型号	处理量 (t/h)	功率 (kw)	频率 (hz)	主要尺寸(mm)											重量 (kg)
型号	处理量 (t/h)	功率 (kw)	频率 (hz)	L	L1	L2	L3	B	B1	B2	H	H1	D	D1	重量 (kg)
SZC-30-300F	25	0. 4×2	25	3000	2200	300	180	300	560	700	160	650	280	180	230
SZC-30-400F	30	0. 4×2	25	4000	3000	400				740		680	280	180	320
SZC-30-500F	40	0. 75×2	25	5000	3700	600				800		750	280	180	550
SZC-30-600F	40	0. 75×2	25	6000	4400	700				800		750	280	180	600
SZC-30-800F	45	1. 1×2	25	8000	5500	1000				940		800	280	180	1024
SZC-40-300F	50	0 75×2	25	3000	2200	300	230	400	660	840	200	680	380	180	330
SZC-40-400F	60	0 75×2	25	4000	3000	400				900		750	380	180	620
SZC-40-500F	50	1. 1×2	25	5000	3700	600				900		750	380	180	970
SZC-40-600F	65	1. 1×2	25	6000	4500	750				1040		820	380	180	1270
SZC-40-800F	60	1. 5×2	25	8000	5300	1100				1040		840	380	200	1580
SZC-40-1000F	45	2. 2×2	25	10000	7500	1300				1040		840	380	200	1920
SZC-60-300F	80	1. 5×2	25	3000	2100	300	350	600	880	1150	250	750	550	180	780
SZC-60-400F	70	1. 5×2	25	4000	3000	400				1150		750	550	180	1020
SZC-60-500F	95	2. 2×2	25	5000	3600	600				1240		840	550	200	1460
SZC-60-600F	85	2. 2×2	25	6000	4300	770				1240		850	550	200	1770
SZC-60-800F	60	3×2	25	8000	5300	1100				1350		850	550	220	2260
SZC-60-1000F	50	3×2	25	10000	7500	1300				1350		900	550	220	2650
SZC-80-300F	100	1. 5×2	25	3000	2100	300	430	800	1150	1300	280	800	750	180	925
SZC-80-400F	120	2. 2×2	25	4000	3000	400				1440		870	750	200	1220
SZC-80-500F	100	2. 2×2	25	5000	3700	600				1440		870	750	200	1580
SZC-80-600F	140	3×2	25	6000	4300	770				1550		1050	750	310	1930
SZC-80-800F	120	3×2	25	8000	5 300	1100				1550		1050	750	310	2480
SZC-100-300F	160	1. 5×2	25	3000	2100	300	430	1000	1400	1630	300	950	750	310	1190
SZC-100-400F	180	2. 2×2	25	4000	3000	400				1750		950	750	310	1450
SZC-100-500F	160	2. 2×2	25	5000	3700	600				1750		1050	750	310	1780
SZC-100-600F	220	3×2	25	6000	4300	770				1850		1150	800	310	2120

注：输送机长度及其它尺寸也可按用户要求确定。

SZG管式

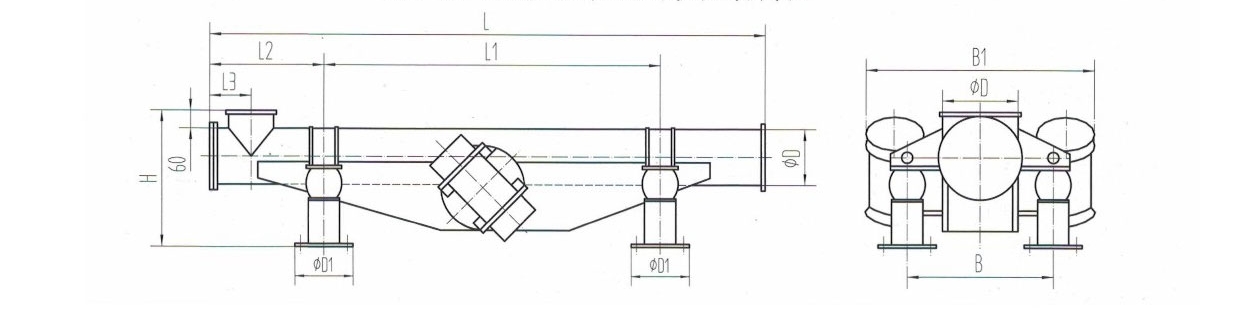

SZG振动输送机安装简图

SZG振动输送机主要技术参数和安装尺寸表

型号	处理量	功率	频率	主要尺寸(mm)									重量 (kg)
型号	(t/h)	(kw)	(hz)	L	L1	L2	L3	B	B1	H	D	D1	重量 (kg)
SZG-20-300	15	0. 2×2	25	3000	2100	300	150	460	600	650	200	180	210
SZG-20-400	12	0. 2×2	25	4000	3000	400		460	600	650	200	180	225
SZG-20-500	10	0. 4×2	25	5000	3700	600		480	640	700	200	180	288
SZG-25-300	20	0.2×2	25	3000	2100	300	180	510	650	680	250	180	230
SZG-25-400	25	0. 4×2	25	4000	3000	400		530	690	760	250	180	315
SZG-25-500	20	0. 4×2	25	5000	3700	600		530	690	760	250	180	345
SZG-25-600	25	0. 75×2	25	6000	4400	700		550	690	800	250	180	455
SZG-30-300	30	0. 4×2	25	3000	2100	310	200	560	700	650	300	180	375
SZG-30-400	25	0. 4×2	25	4000	3000	400		560	700	650	300	180	410
SZG-30-500	45	0.75×2	25	5000	3800	600		580	800	750	300	180	510
SZG-30-600	40	0.75×2	25	6000	4300	700		580	800	750	300	180	570
SZG-30-800	45	1. 1×2	25	8000	5500	1000		600	940	800	300	180	920
SZG-40-400	55	0. 75×2	25	4000	3000	400	250	670	900	760	400	180	520
SZG-40-500	50	0. 75×2	25	5000	3600	600		670	900	760	400	180	615
SZG-40-600	40	1. 1×2	25	6000	4300	700		680	900	760	400	180	790
SZG-40-800	60	1. 5×2	25	8000	5400	1000		700	1040	810	400	200	1100
SZG-40-900	50	1. 5×2	25	9000	6400	1300		700	1040	810	400	200	1180
SZG-45-400	60	1. 5×2	25	4000	3100	400	280	760	1095	810	450	200	952
SZG-45-500	60			5000	3650	600							1112
SZG-45-600	50			6000	4300	700							1190
SZG-45-800	40	2. 2×2	25	8000	5450	1000		800	1160	850	450	220	1320

注：输送机长度及其它尺寸也可按用户要求确定。

SZCL

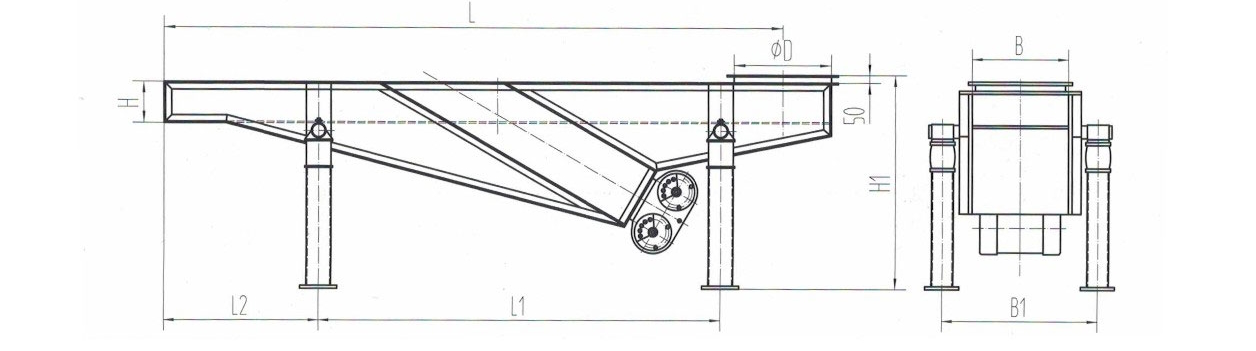

SZCL振动输送机安装简图

SZCL振动输送机主要技术参数和安装尺寸表

型号	处理量	功率	频率	主要尺寸(mm)									重量 (kg)
型号	(t/h)	(kw)	(hz)	L	L1	L2	L3	B	B1	H	D	D1	重量 (kg)
SZG-20-300	15	0. 2×2	25	3000	2100	300	150	460	600	650	200	180	210
SZG-20-400	12	0. 2×2	25	4000	3000	400		460	600	650	200	180	225
SZG-20-500	10	0. 4×2	25	5000	3700	600		480	640	700	200	180	288
SZG-25-300	20	0.2×2	25	3000	2100	300	180	510	650	680	250	180	230
SZG-25-400	25	0. 4×2	25	4000	3000	400		530	690	760	250	180	315
SZG-25-500	20	0. 4×2	25	5000	3700	600		530	690	760	250	180	345
SZG-25-600	25	0. 75×2	25	6000	4400	700		550	690	800	250	180	455
SZG-30-300	30	0. 4×2	25	3000	2100	310	200	560	700	650	300	180	375
SZG-30-400	25	0. 4×2	25	4000	3000	400		560	700	650	300	180	410
SZG-30-500	45	0.75×2	25	5000	3800	600		580	800	750	300	180	510
SZG-30-600	40	0.75×2	25	6000	4300	700		580	800	750	300	180	570
SZG-30-800	45	1. 1×2	25	8000	5500	1000		600	940	800	300	180	920
SZG-40-400	55	0. 75×2	25	4000	3000	400	250	670	900	760	400	180	520
SZG-40-500	50	0. 75×2	25	5000	3600	600		670	900	760	400	180	615
SZG-40-600	40	1. 1×2	25	6000	4300	700		680	900	760	400	180	790
SZG-40-800	60	1. 5×2	25	8000	5400	1000		700	1040	810	400	200	1100
SZG-40-900	50	1. 5×2	25	9000	6400	1300		700	1040	810	400	200	1180
SZG-45-400	60	1. 5×2	25	4000	3100	400	280	760	1095	810	450	200	952
SZG-45-500	60			5000	3650	600							1112
SZG-45-600	50			6000	4300	700							1190
SZG-45-800	40	2. 2×2	25	8000	5450	1000		800	1160	850	450	220	1320

注：输送机长度及其它尺寸也可按用户要求确定。
