产品简介
YBS摇摆筛也称圆形摇摆筛，是通过特殊的机械结构设计实现了仿效人工筛分原理的一种筛分机械，具有产量大、效率高以及筛分精度高等特点。由于结构和工作原理的特性，物料在筛面呈现渐开螺旋线运动，所以该系列设备能满足所有精细与细范围的粉末和微粒状物料，特别是难处理物料的筛分作业，广泛应用于化工、冶金、有色金属、食品、磨料等行业。
适用行业
化工、医药、糖盐业、食品与香料、茶叶、饲料、塑料、橡胶、化肥、木业及胶合板行业
适用物料
调味品、胡椒粉、葡萄糖酸内脂、食品添加剂等
颗粒药丸、微丸等
金属、冶金粉末等
产品结构
工作原理
YBS摇摆筛是一种仿人工摇动的低频旋振筛，把平面圆周运动──筛和向上抛物运动──簸结合起来，形成了非线性三维翻滚运动，使物料再筛面上从中心到外缘均匀分散，即物料以渐开螺旋运动从中心分散开来进而完成筛分作业。这种运动轨迹使物料在相对较小的筛面上走过相对较长的路径，从而提高筛分精度和效率，再配合清网装置可获得更加理想的筛分效果，使设备适用于圆形状、圆柱状、片状以及不规则形状易堵网且需要精细筛分的物料。

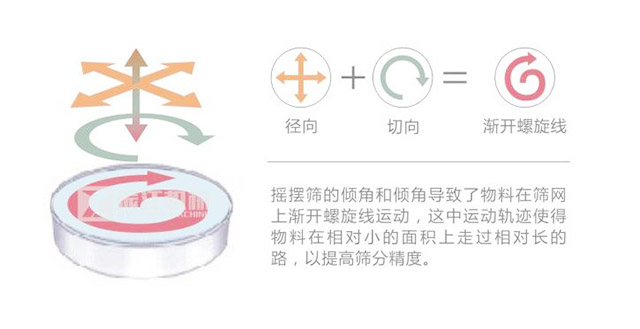

YBS摇摆筛物料轨迹示意图
产品特点
1、设计合理，有利于提高设备使用寿命，降低运行及维修成本;
2、采用低频率，小负荷工作，动力系统对设备及物料破损作用小;
3、设备相对体积小，重量轻，安装简单，维修方便且动力消耗少，噪声污染小;
4、相对处理量大，筛分效率高，摇摆筛筛分精度一般在95%以上;
5、全封闭结构，而且密封效果好，基本不存在物料粉尘污染现象;
6、出料口可在360°圆周内任意调定，便于工艺布置;
7、筛网更换方便，可满足一般物料的干，湿式分级要求;
8、筛面可方便地加设清网装置，可有效解决筛面堵塞问题。
清网装置
弹力球清网
此形式在筛网和托球板中间的高性能弹跳球，通过弹跳球不规则的击打筛网，形成二次协振完成清网防堵。此结构简单易行、效果显著，适用于大多数筛分作业的清网和防堵。
转刷清网
转刷清网系统依靠布置在筛网下的毛刷旋转清网，适用于球形、结晶体以及脆性物料，此机构转刷的支持臂由安装在底盘上的减速器驱动。
气流清网
气流清网是通过鼓风机将空气或其他气体通过中央气孔吹入，并沿喷嘴臂分散。喷嘴处的气流速度可达120 m/s，能在喷嘴旋转处产生流动床效果，使得物料四处分散，这样可由下而上清除拥堵在筛网网孔的颗粒，使其他的细物料在筛机的机械运动作用下通过筛孔，主要用于处理粘性、油性、润滑或产生静电的物料的筛分清网装置。
气流和刷清网
筛分塑料粉末等许多精细的产品时，除使用气流清网外，还可配套使用转刷清网，以便清除筛网上的粗颗粒。
过滤装置
钢质或橡胶刮板在筛网上旋转，能将速容咖啡等块状产品从筛网上轻柔滤除。
超声波清网
超声波清网适用于特细物料的处理。该系统通过超声波发生器发生的高频振动传到筛网上达到清网目的，该装置不仅可有效清网防堵，而且能显著提高生产能力。另外，其式样可及时更新，满足不同筛分工艺需要。
工艺优化
YBS摇摆筛通过组合变换后短时间内可使通过能力与筛分精度成倍提高。
