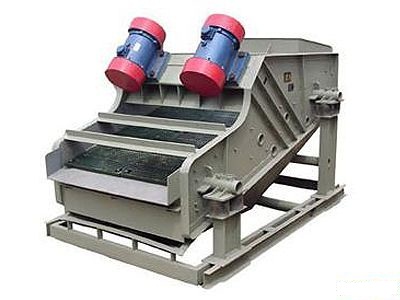

ZSG/ZKS矿用振动筛

产品简介ZSG/ZKS矿用振动筛运动轨迹为直线，是一种通用筛分设备，可广泛应用于矿山、煤炭、冶金、化工、建材、耐火材料等行业对各种粒度物料进行筛分作业。具有结构简单、重量轻、备件少、安装维修方便、噪声低、处理能力大、筛分效率高等优点。该系列筛机分为振动电机型和激振器型，有单层和双层;筛箱有敞开型和封闭型;筛网

在线咨询全国热线
0373-5086166

产品简介

ZSG/ZKS矿用振动筛运动轨迹为直线，是一种通用筛分设备，可广泛应用于矿山、煤炭、冶金、化工、建材、耐火材料等行业对各种粒度物料进行筛分作业。具有结构简单、重量轻、备件少、安装维修方便、噪声低、处理能力大、筛分效率高等优点。该系列筛机分为振动电机型和激振器型，有单层和双层;筛箱有敞开型和封闭型;筛网分为钢丝编织筛网、焊接筛网、条缝筛板、梳齿筛板和其他特殊材料筛板。

适用行业

主要用于冶金、矿山、煤炭、建材、电力、化工、耐火材料等行业。

适用物料

适用于煤、石灰石、碎石、砂砾、金属或非金属矿石及其他物料的筛分。

产品结构

ZSG/ZKS矿用振动筛由激振装置、筛箱、防尘罩、落料斗、减振装置、底座等部分组成。

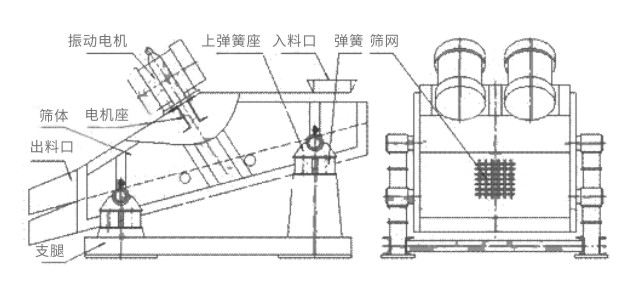

ZSG/ZKS矿用振动筛结构简图

工作原理

ZSG/ZKS矿用振动筛工作时，由激振器产生的激振力通过筛箱传递给筛面，并带动筛箱和筛面作纵向前后振动，筛面上的物料被向前抛起，落下时小于筛孔的物料则透过筛面落到下层，大于筛孔的物料则沿筛面下滑至筛上物出料口，从而完成筛分作业。

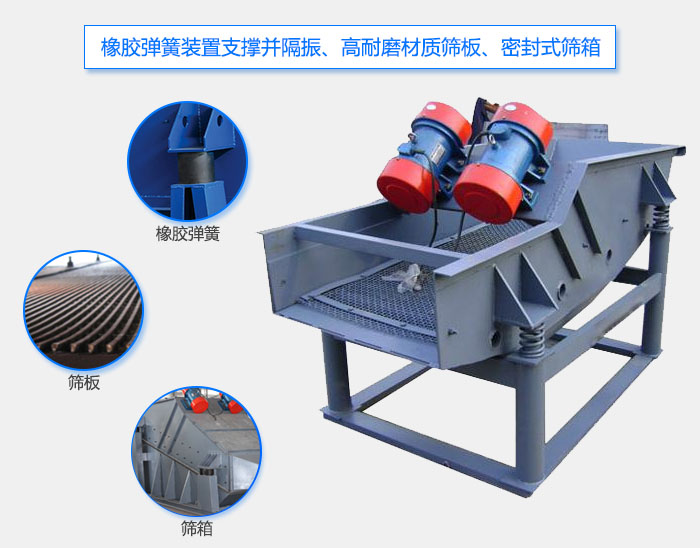

产品特点

1、动力装置：动力装置有振动电机直接驱动和普通电机通过联轴器带动激振器间接驱动两种形式，可满足不同生产环境需要;

2、筛面形式多样：筛面有金属编织网、棒条、冲孔等多种形式，筛面既有单层结构也可多层布置，满足不同筛分作业要求;

3、能耗少、效率高：结构简单易操作，外型美观，整机刚度与各部强度大，相对能耗少，筛分效率高;

4、体积小：相对体积小、重量轻，单位设备体积和重量处理能力大，便于系统工艺布置;

5、模块化设计：筛面结构与类型模块化设计，更换方便，可满足不同环境作业需要;

6、操作维修简便：安装与调试方便，运行稳定可靠、操作维修简便。

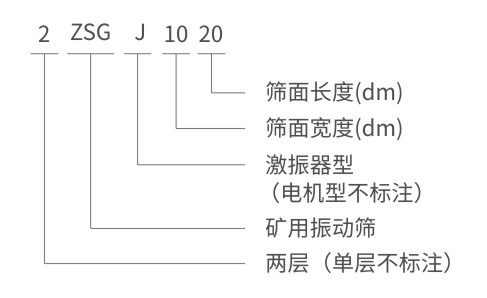

型号说明

技术参数

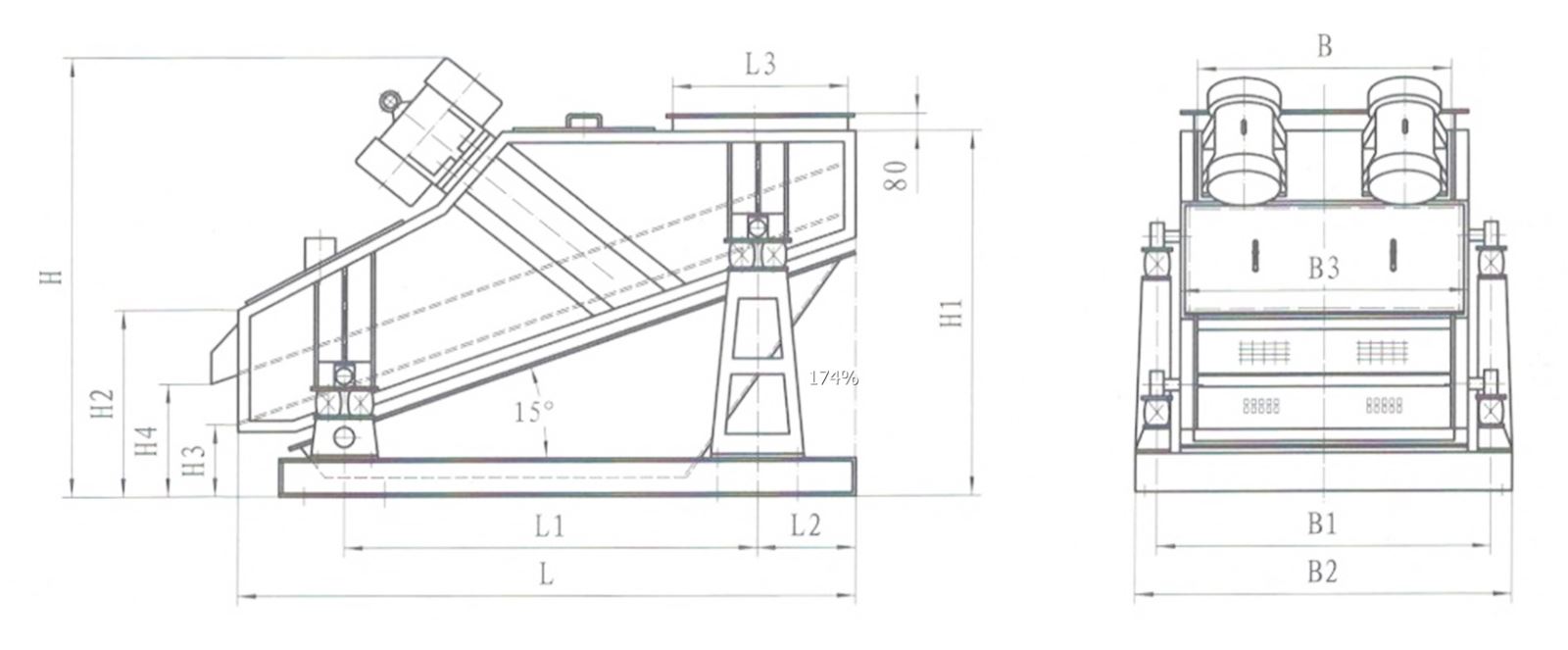

ZSG/ZKS矿用振动筛安装简图

ZSG/ZKS矿用振动筛技术参数表

型号	筛面面积（m²）	筛面孔径（mm）	给料粒度（mm）	处理量（t/h）	双振幅（mm）	振频（Hz）	电机功率（kW）	激振力（kN）	单支点大动负荷（N）*	重量（kg）
										敞开型	封闭型
ZSG0818	1. 44	0. 5-50	≤150	8-100	6-8	16	1. 1X2	16X2	± 1300	1710	1960
2ZSG0818										1710	1960
ZSG1020	2. 0			10-180			1. 5X2	20X2	± 1900	2310	2830
2ZSG1020										2580	3170
ZSG1030	3. 0			15-250			3. 0X2	30X2	± 2850	2770	3350
2ZSG1030										3220	3870
ZSG1224	2. 88			12-200			2. 2X2	30X2	± 2620	2280	3120
2ZSG1224										2960	3640
ZSG1530	4. 5	0. 5-80	≤250	20-350			3. 7X2	50X2	±4010	3850	4510
2ZSG1530										4650	5230
ZSG1540	6. 0			25-400			5. 5X2	75X2	± 5850	5030	5670
2ZSG1540										5800	6630
GZSG1530	4. 5	0. 5-60	≤350	20-300	6-10	12	4X2	100	± 3300	4700	5140
2ZSGJ1530										5720	6170
ZSGJ1540	6. 0			25-350			4X2	100	± 5850	5880	6460
2ZSGJ1540										6600	7080
ZSGJ1550	7.5			30-400			5. 5X2	160	± 8000	6800	7280
2ZSGJ1550										7620	8130
ZSGJ1836	6.4			30-450			5. 5X2	160	± 11250	6730	7260
2ZSGJ1836										7400	7880
ZSGJ1842	7.5			35-500			7. 5X2	180	±12500	7640	8120
2ZSGJ1842										8240	8750

ZSG/ZKS矿用振动筛安装尺寸表

筛机型号	L	LI	L2	L3	B	B1	B2	B3	H	HI	H2	H3	H4
ZSG0818	1800	1100	400	500	800	1150	1360	920	1350	1062	650	350	/
2ZSG0818	1800	1100	400	500	800	1150	1360	920	1430	1140	700	320	500
ZSG1020	2000	1300	400	800	1000	1350	1630	1120	1605	1335	840	520
2ZSG1020	2000	1300	400	800	1000	1350	1630	1120	1722	1440	870	500	700
ZSG1030	3000	1980	650	1000	1000	1350	1630	1120	2000	1720	950	570
2ZSG1030	3000	1980	650	1000	1000	1350	1630	1120	2220	1924	1120	530	750
ZSG1224	2400	1600	450	800	1200	1550	1820	1320	1830	1610	970	600
2ZSG1224	2400	1600	450	800	1200	1550	1820	1320	2010	1765	1130	550	780
ZSG1530	3000	1980	650	1000	1500	1860	2140	1640	2000	1720	950	620
2ZSG1530	3000	1980	650	1000	1500	1860	2140	1640	2220	1924	1120	580	850
ZSG1540	4000	2800	800	1200	1500	1860	2140	1640	2300	2020	1000	620
2ZSG1540	4000	2800	800	1200	1500	1860	2140	1640	2700	2300	1200	580	850
ZSGJ1530	3000	1770	530	1100	1500	1910	2160	1300	2000	1720	950	600
2ZSGJ1530	3000	1770	530	1100	1500	1910	2160	1500	2220	1924	1120	440	730
ZSGJ1540	4000	2945	580	1200	1500	1910	2160	1300	2300	2020	1000	640
2ZSGJ1540	4000	2220	900	1200	1500	1910	2160	1500	2700	2300	1200	600	850
ZSGJ1550	5000	3925	600	1200	1500	1910	2160	1300	2703	2370	1140	615
2ZSGJ1550	5000	3220	900	1200	1500	1910	2160	1500	2940	2610	1290	645	870
ZSGJ1836	3600	2450	700	1100	1800	2220	2470	1600	2260	1920	1000	640
2ZSGJ1836	3600	2450	700	1100	1800	2220	2470	1600	2660	2200	1200	600	850
ZSGJ1842	4200	3000	750	1200	1800	2220	2470	1600	2410	2080	1140	615
2ZSGJ1842	4200	3000	750	1200	1800	2220	2470	1600	2810	2360	1290	645	870

ZSG/ZKS矿用振动筛选型提示:

1、ZSG/ZKS矿用振动筛，有敞开型和封闭型两种结构形式，适用不同作业环境需求，选用时请确定电压制式及有无防爆要求。

2、设备安装方式有支座式和吊挂式及二者搭配式等多种形式，选型时，请务必慎重考虑。
