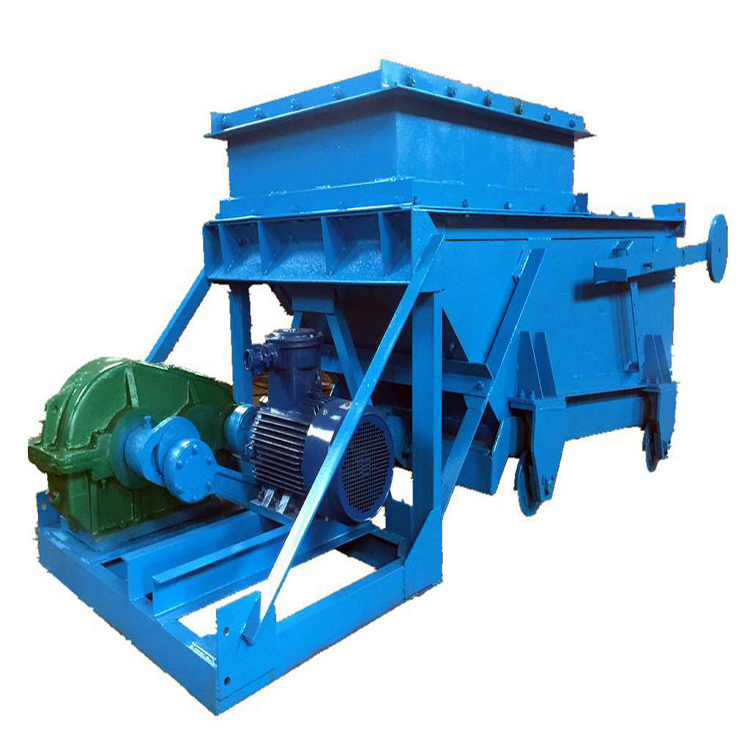

产品简介
GMW（K）型往复给煤机用于煤或其它磨琢性小、粘性小的松散粒状物料的给料，将储仓或料坑里的物料连续均匀地卸落到运输设备或其他筛选设备中。K系列给煤机有带漏斗、不带漏斗及带调节闸门，不带调节闸门组合成多种形式。如：带漏斗、带调节闸门；带漏斗、不带调节闸门。
适用行业
适用于煤炭、矿山、冶金、建材等行业。
适用物料
适用于煤、石灰石、碎石、砂砾等。
产品结构
由机架、底板(给料槽)传动平台、漏斗闸门、托辊等组成。
工作原理
K型往复给煤机当电机开动后经弹性联轴器、减速机、曲柄连杆机构拖动倾斜5度的底板在辊上作直线往复运动，煤均匀地卸到其它设备上。
产品特点
1、工作运转安全可靠且机器使用寿命长，承载能力大，传动效率高；
2、重量轻、体积小、结构简单，调节安装、维护、保养更方便；
3、整机采用封闭式框架结构制作，大大提高了机架的刚度和坚固性能；
4、侧衬板、斜衬板与底板之间留缝可调，能比较准确地控制留缝大小，大大减少了漏料。

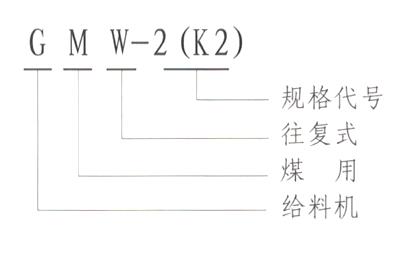

型号说明
技术参数
| 型号规格 | K-0 | K-1 | K-2 | K-3 | K-4 |
| 给料能力（t/h） | 底板行程（mm） | 曲柄
位置 | 无烟煤 | 烟煤 | 无烟煤 | 烟煤 | 无烟煤 | 烟煤 | 无烟煤 | 烟煤 | 无烟煤 | 烟煤 |
|
| 200 | 4 | 100 | 90 | 150 | 135 | 225 | 200 | 330 | 300 | 590 | 530 |
| 150 | 3 | 75 | 67 | 112 | 100 | 170 | 150 | 247 | 220 | 440 | 395 |
| 100 | 2 | 50 | 45 | 75 | 68 | 133 | 100 | 165 | 150 | 295 | 268 |
| 50 | 1 | 25 | 22 | 39 | 34 | 55 | 50 | 83 | 75 | 148 | 132 |
| 曲柄转速（r/min） | 57 | 57 | 57 | 62 | 62 |
| 电动机 | 型号 | YB160M1-8 | YB160M1-8 | YB160M1-8 | YB160M-6 | YB200L1-6 |
| （Y160M1-8） | （Y160M1-8） | （Y160M1-8） | （Y160M-6） | （Y200L1-6） |
| 功率（kw） | 4 | 4 | 4 | 7.5 | 18.5 |
| 转速（r/min） | 720 | 720 | 720 | 970 | 970 |
| 减速机 | 型号 | JZQ-350 | JZQ-350 | JZQ-350 | JZQ-400 | JZQ-500 |
| 速比 | 12.64 | 12.64 | 12.64 | 15.75 | 15.75 |
允许*
大粒度
（mm） | 含量10%以下 | 250 | 350 | 400 | 500 | 650 |
| 含量10%以上 | 200 | 300 | 350 | 450 | 550 |
设备
重量（kg） | 带 料 斗 | 1127 | 1251 | 1481 | 1927 | 2737 |
|
| 不带料斗 | 1026 | 1144 | 1342 | 1735 | 2505 |
注：表中所列给料能力为调节闸门调到*大位置（相当不带调节闸门时的能力）

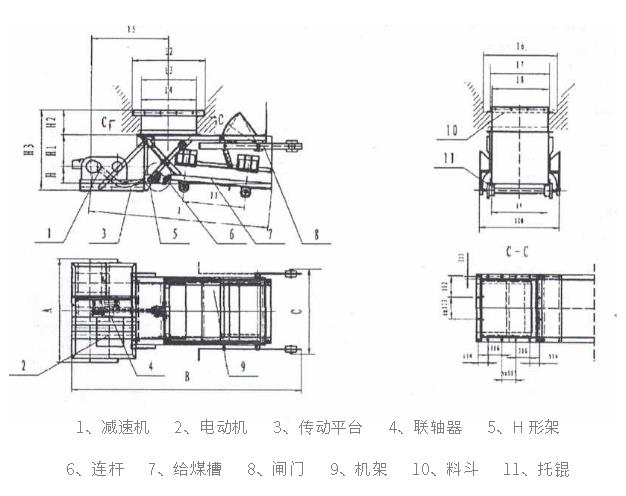

K型往复式给料机主要外形尺寸
| 型号 | A | B | C | H | HI | H2 | H3 | L | L1 | L2 | L3 | L4 | L5 |
| K-0 | 1360 | 3100 | 846 | 210 | 210 | 325 | 1051 | 2450 | 840 | 1000 | 800 | 750 | 1040 |
| K-1 | 1360 | 3100 | 1112 | 210 | 210 | 325 | 1051 | 2450 | 840 | 1000 | 800 | 750 | 1040 |
| K-2 | 1360 | 3540 | 1112 | 208 | 208 | 325 | 1297 | 2850 | 1150 | 1250 | 1050 | 1000 | 940 |
| K-3 | 1352 | 3950 | 1360 | 250 | 250 | 345 | 1341 | 3270 | 1400 | 1500 | 1300 | 1250 | 1157 |
| K-4 | 1622 | 4740 | 1632 | 330 | 330 | 345 | 1542 | 3850 | 1700 | 1750 | 1550 | 1500 | 1435 |
| 型号 | 16 | 17 | 18 | 19 | 110 | 111 | 112 | n×113 | 114 | n×115 | 116 | N×MD |
| K-0 | 750 | 550 | 500 | 500 | 830 | 35 | 191 | 1×200 | 131 | 1×190 | 190 | 14×M20 |
| K-1 | 1000 | 800 | 750 | 750 | 1080 | 35 | 275 | 1×282 | 131 | 1×190 | 190 | 14×M20 |
| K-2 | 1000 | 800 | 750 | 750 | 1080 | 35 | 208 | 1×208 | 91 | 1×225 | 190 | 17×M20 |
| K-3 | 1250 | 1050 | 1000 | 1000 | 1300 | 35 | 273 | 1×273 | 91 | 1×290 | 290 | 17×M20 |
| K-4 | 1500 | 1300 | 1250 | 1580 | 1580 | 35 | 270 | 1×270 | 96 | 1×320 | 220 | 20×M20
|
