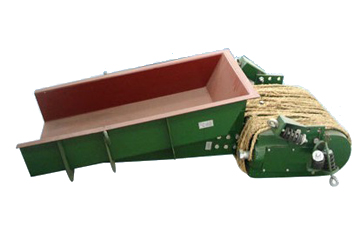

GZ电磁振动给料机

产品简介GZ电磁振动给料机主要用于把块状、粒状及粉状物料从贮料仓或漏斗中均匀连续或定量地给到收料装置中去，具有体积小、重量轻、安装方便、无转动部件、无需润滑、维修方便、工作频率高、消耗电能少等特点，广泛应用于矿山、冶金、煤炭、建材、化工、电力、粮食等各行业中。本系列给料机分普通型、封闭式、上振型、轻槽

在线咨询全国热线
0373-5086166

产品简介

GZ电磁振动给料机主要用于把块状、粒状及粉状物料从贮料仓或漏斗中均匀连续或定量地给到收料装置中去，具有体积小、重量轻、安装方便、无转动部件、无需润滑、维修方便、工作频率高、消耗电能少等特点，广泛应用于矿山、冶金、煤炭、建材、化工、电力、粮食等各行业中。本系列给料机分普通型、封闭式、上振型、轻槽型、平槽型、宽槽型。

适用行业

广泛应用于矿山、冶金、煤炭、电力、化工、食品、玻璃、耐火材料等行业。

适用物料

适用于冰糖、可可豆、药片、医药粉、石英砂、锆刚玉、碳化硅、塑料颗粒、橡胶粉、PVC颗粒等。

产品结构

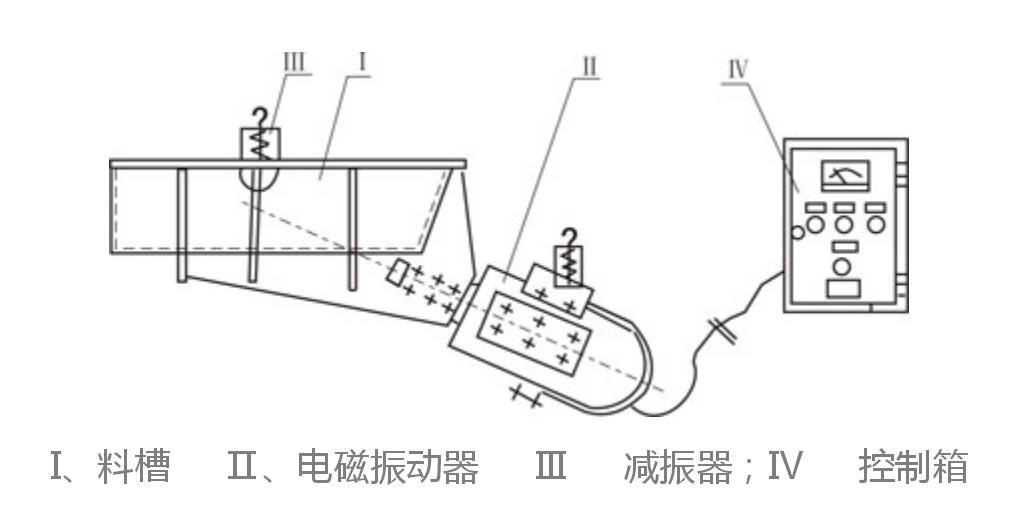

GZ电磁振动给料机结构简图

GZ电磁振动给料机结构简图-河南振江机械

工作原理

电磁振动给料机的给料过程是利用电磁振动器驱动给料槽沿倾斜方向周期往复运动来实现的，当给料机振动的加速度垂直分量大于重力加速度时，槽中的物料将被抛起，并按照抛物线的轨迹向前进行跳跃运动，抛起和下落在1/5秒内完成，料槽每振动一次槽中的物料被抛起向前跳跃一次，这样槽体以每分钟3000次的频率振动，物料相应地被抛起向前跳跃，使物料均匀连续向前移动，实现给料。

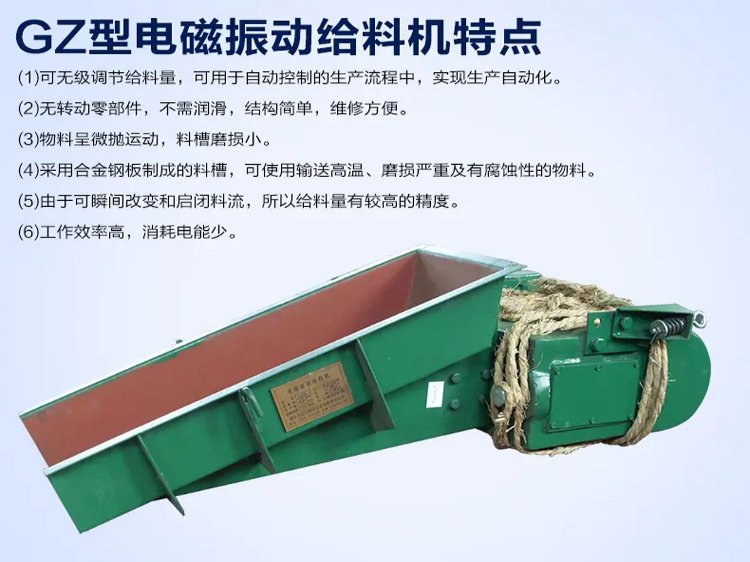

产品特点

1、采用半波整流控制线路，可在额定产量内无级调节给料量，可用于自动控制的生产流程中，实现生产自动化。；

2、可根据用户要求，提供自动稳幅控制系统，给料机振幅波动≤±3％。配套微机控制箱可实现智能化给料，稳定性高等；

3、结构简单，重量轻，不需要润滑，维修方便；

4、由于采用近共振原理，故能耗低。物料在槽内呈微抛运动，料槽磨损小；

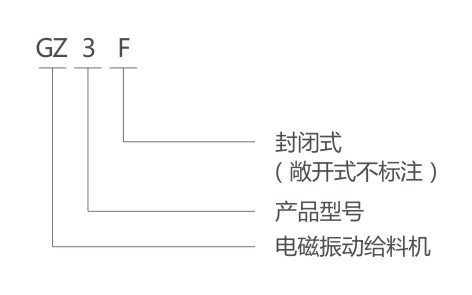

型号说明

GZ电磁振动给料机型号说明-河南振江机械

技术参数

（1）设备选型

分类	型号规格	使用范围
基本型（下振型）	GZ1—11	适应无特殊要求的物料输送
基本型（下振型）	GZ1—11	适应无特殊要求的物料输送
上振型	GZ3S—8S	用于配置空间不够，振动器设在基本型180°相对位置上。
上振型	GZ3S—8S	用于配置空间不够，振动器设在基本型180°相对位置上。
封闭型	GZ1F—6F	用于易碎颗粒状物料，防止粉尘飞扬
轻槽型	GZ5Q—8Q	输送轻物料
平槽型	GZ5P—7P
宽槽型	GZ5K1—K4	适用于选煤,亦可用于向筛分设备给料。

实际容量大于或小于上述计算容重时，处理量按实际物料容重进行换算。粒度小于1mm的物料，输送速度下降，含水量大于10％的潮湿粘性物料不能正常输送，料层厚度H超过一定值，会妨碍正常给料，推荐H=（1/3-1/4）槽高。

（2）配套控制箱

给料机型号	普通控制箱型号	给料机型号	普通控制箱型号
GZ1	XKZ-5G2	GZ6，GZ7	XKZ-50G3
GZ2、GZ3	XKZ-10G2	GZ8，GZ9	XKZ-200G3
GZ4、GZ5	XKZ-20G2	GZ10，GZ11	XKZ-200G3
GZ5K（1-4）	XKZ-20G2

（3）技术参数

类型	型号	生产率(t/h)		给料粒度(mm)	双振幅(mm)	振动频率(HZ)	电压(V)	电流（A）		功率(kw)	重量(kg)


		水平	10°					工作电流	表示电流
基本型	GZ1	5	7	50	1.75	3000	220	1.34	1	0.06	77
	GZ2	10	14	50				3	2.3	0.15	151
	GZ3	25	35	75				4.6	3.5	0.2	233
	GZ4	50	70	100				8.4	7	0.45	460
	GZ5	100	140	150				12.7	10.6	0.65	668
	GZ6	150	210	200	1.5		380	16.4	13.3	1.5	1271
	GZ7	250	350	300				24.6	20	2.5	1920
	GZ8	400	560	300				39.4	32	4	3040
	GZ9	600	840	500				47.6	38.6	5.5	3750
	GZ10	750	1050	500				39.4×2	32×2	4.0×2	6491
	GZ11	1000	1400	500				47.6×2	38.6×2	5.5×2	7680
上振型	GZ3S	25	35	75	1.75		220	4.6	3.8	0.2	242
	GZ4S	50	70	100				8.4	7	0.45	457
	GZ5S	100	140	150				12.7	10.6	0.65	666
	GZ6S	150	210	200	1.5		380	16.4	13.3	1.5	1246
	GZ7S	250	350	250				24.6	20	2.5	1963
	GZ8S	400	560	300				39.4	32	4	3306
封闭型	GZ1F	4	5.6	40	1.75		220	1.34	1	0.06	78
	GZ2F	8	11.2	40				3	2.3	0.15	154
	GZ3F	20	28	60				4.6	3.8	0.2	247
	GZ4F	40	50	60				8.4	7	0.45	464
	GZ5F	80	112	80				12.7	10.6	0.65	668
	GZ6F	120	168	80	1.5		380	16.4	13.3	1.5	1278
轻槽型	GZ5Q	100	140	200	1.75		220	12.7	10.6	0.65	653
	GZ6Q	150	200	250	1.5		380	16.4	13.3	1.5	1326
	GZ7Q	250	350	300				24.6	20	2.5	1992
	GZ8Q	400	560	350				39.4	32	4	3046
平槽型	GZ5P	50	140	100	1.75		220	12.7	10.6	0.65	633
	GZ6P	75	210	300	1.5		380	16.4	13.3	1.5	1238
	GZ7P	125	350	350	1.5		380	24.6	20	2.5	1858
宽槽型	GZ5K1		200	100	1.5		220	12.7×2	10.6×2	0.65×2	1212
	GZ5K2		240	100				12.7×2	10.6×2		1343
	GZ5K3		270	100				12.7×2	10.6×2		1376
	GZ5K4		300	100				12.7×2	10.6×2		1408

注：若物料湿度大于8%，粒度小于30目，产量会明显下降；粘性物料难以输。

（4）外形尺寸

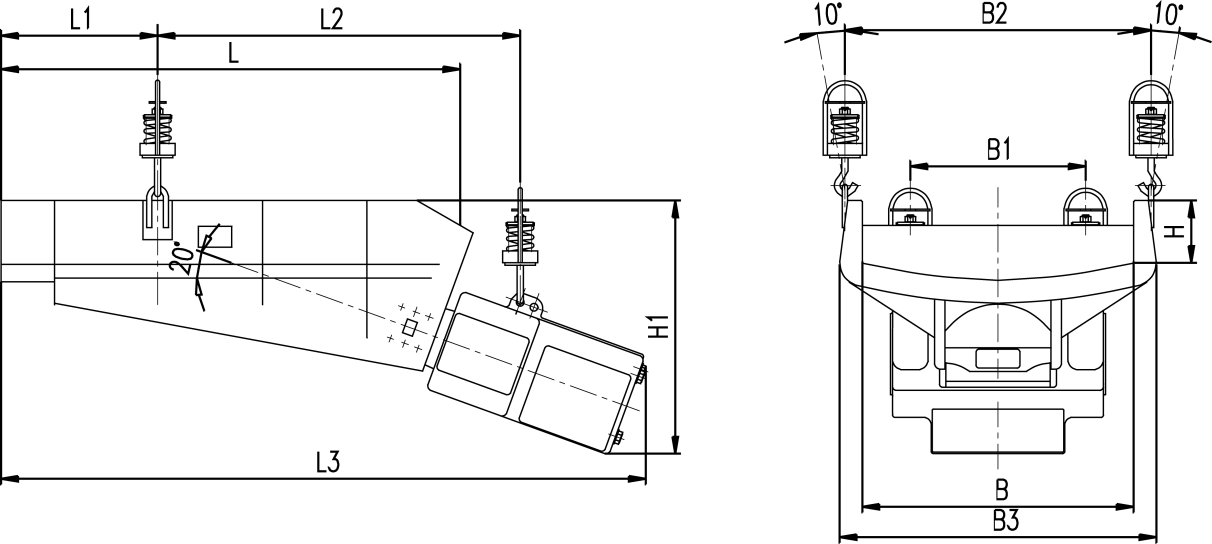

图1 GZ1-GZ5基本型电磁振动给料机

表1

型号	L	L1	L2	L3	H	H1	B	B1	B2	B3
GZ1	600	213	550	910	100	350	200	280	340	376
GZ2	800	310	660	1175	120	450	300	388	458	508
GZ3	900	311	790	1325	150	520	400	496	518	578
GZ4	1100	418	965	1615	200	650	500	620	686	762
GZ5	1200	465	1050	1815	250	765	700	850	751	852

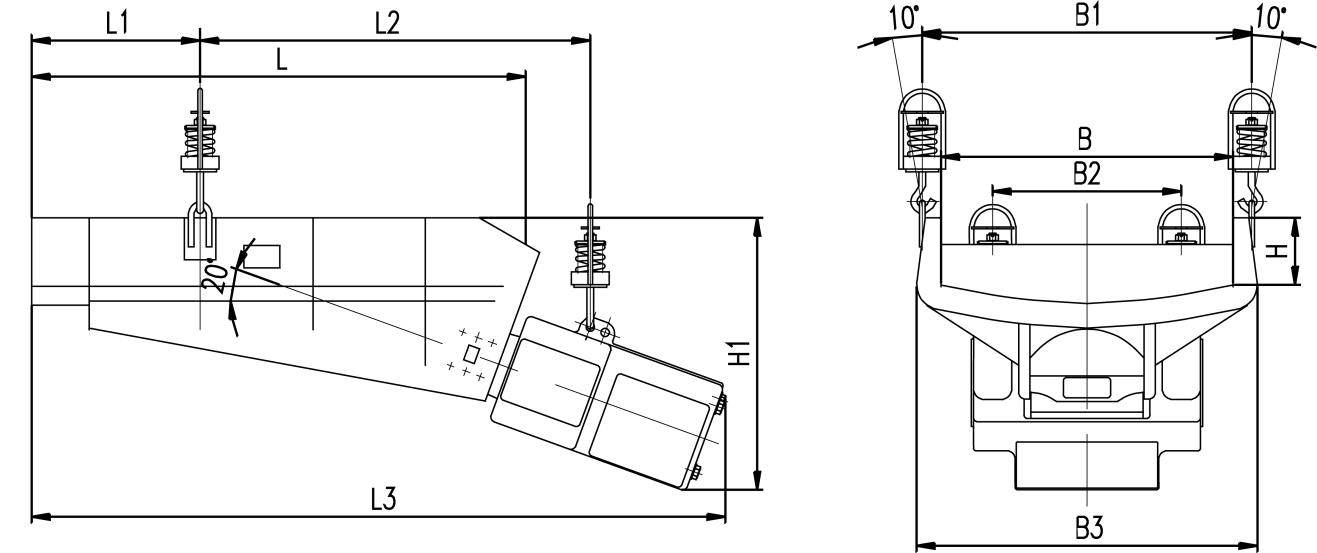

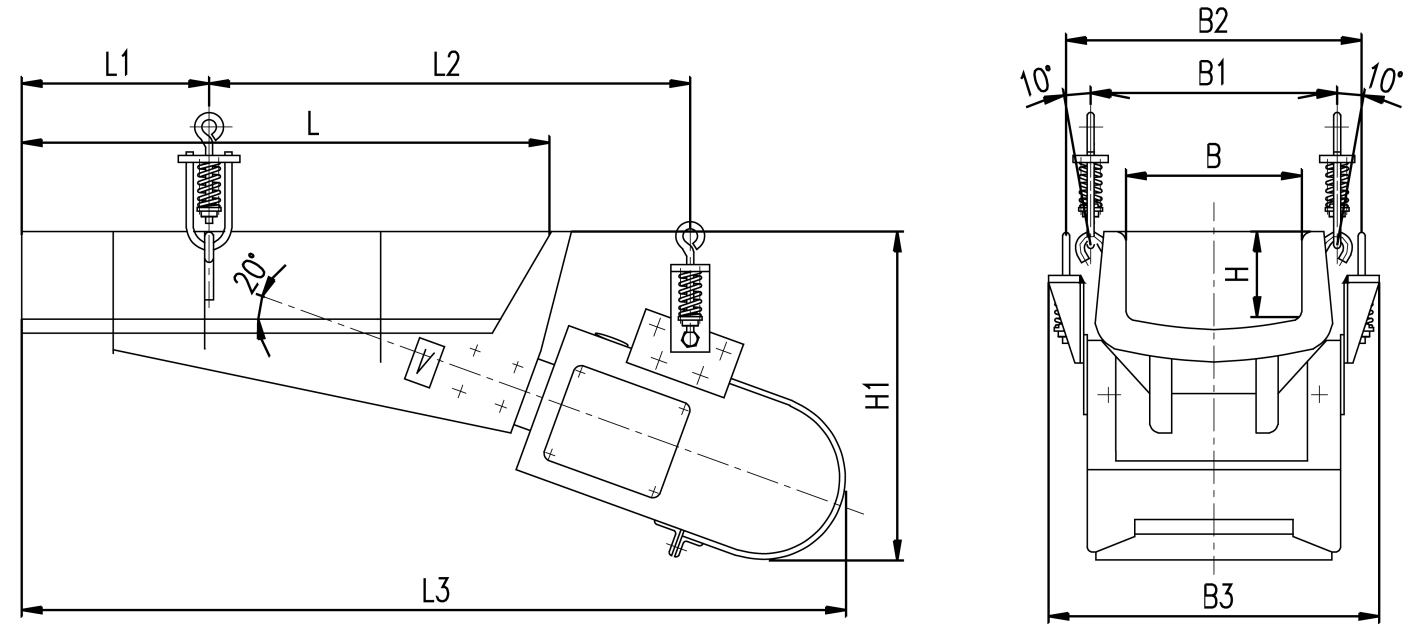

图2 GZ6-GZ9基本型电磁振动给料机

表2

型号	L	L1	L2	L3	H	H1	B	B1	B2	B3
GZ6	1600	500	1370	2410	250	1030	900	720	1057	1092
GZ7	1800	650	1465	2800	250	1130	1100	840	1257	1332
GZ8	2200	750	1800	3302	300	1343	1300	1000	1471	1556
GZ9	2400	800	2000	3515	300	1440	1500	1010	1676	1776

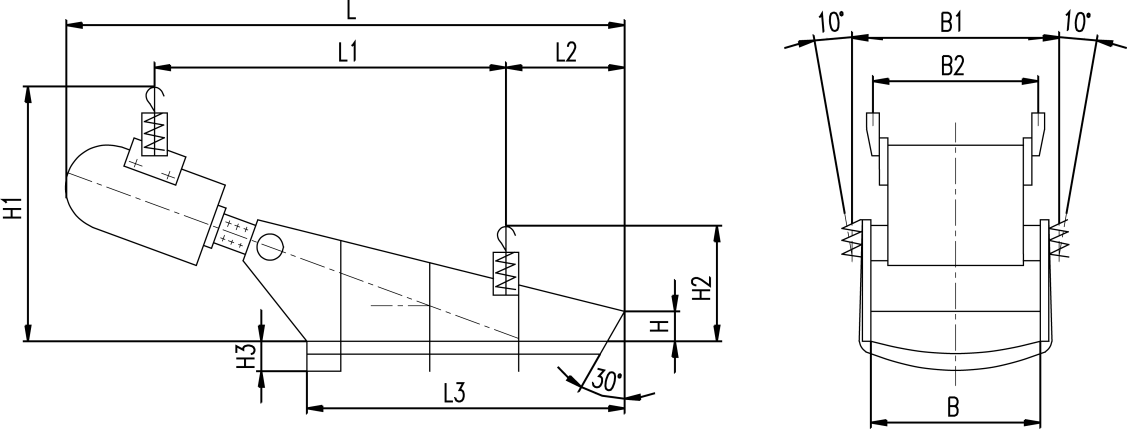

图3 上振型电磁振动给料机

表3

型号	L	L1	L2	L3	H	H1	H2	H3	B	B1	B2
GZ3S	～1730	1030	360	1000	100	～690	～340	89	400	～490	518
GZ4S	～2020	1220	410	1100	120	～865	～400	110	500	～620	682
GZ5S	～2260	1330	465	1200	120	～960	～420	129	700	～845	751
GZ6S	～2900	1640	650	1600	150	～1345	～790	145	900	1020	720
GZ7S	～3230	1800	750	1800	150	～1570	～910	161	1100	1233	840
GZ8S	～4080	2330	850	2200	180	～1980	～1040	203	1300	1426	930

图4 封闭型电磁振动给料机

表4

型号	L	L1	L2	L3	H1	H	B1	B2	B
GZ1F	600	246	716	1064	410	108	250	340	376
GZ2F	800	288	903	1042	520	135	358	456	517
GZ3F	1000	300	1082	1695	520	170	464	518	585
GZ4F	1100	451	1306	1940	750	208	574	682	762
GZ5F	1200	528	1483	2190	893	255	784	751	868
GZ6F	1600	584	1684	2835	1200	265	949	720	1120

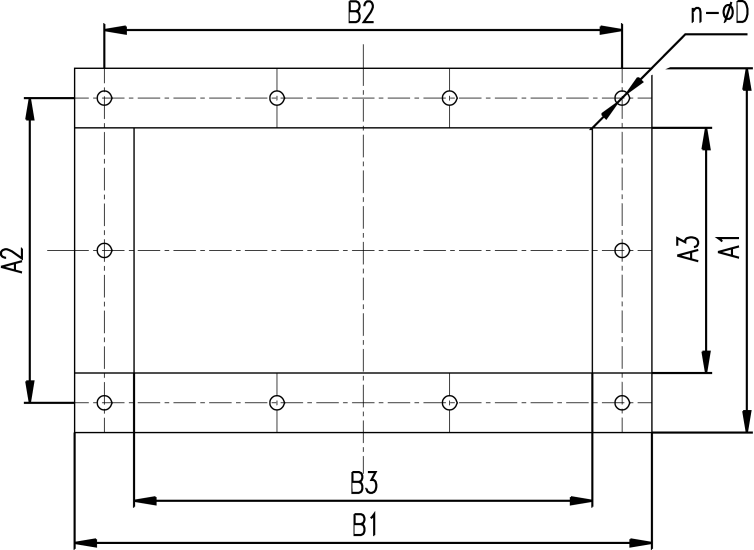

图5 封闭型电磁振动给料机进出料口尺寸

表5

型号	A1	A2	A3	B1	B2	B3	n-ΦD
GZ1F	174	2×77	120	254	3×78	200	10-Φ7
GZ2F	224	2×99	160	364	3×112	300	10-Φ11
GZ3F	286	2×126	200	486	3×152	400	10-Φ11
GZ4F	318	2×139	220	598	5×112	500	10-Φ13
GZ5F	348	2×154	240	808	6×128	700	16-Φ13
GZ6F	388	2×174	280	1008	6×178	900	16-Φ13

图6 轻槽型、平槽型电磁振动给料机

表6

型号	L	L1	L2	L3	H	H1	B	B1	B2	B3
GZ5Q	1600	488	1414	2189	250	644	900	1042	751	1104
GZ6Q	1800	650	1406	2610	250	1066	1100	1257	720	1192
GZ7Q	2200	750	1738	3150	300	1240	1300	1467	840	1635
GZ8Q	2400	800	1906	3464	300	1360	1500	1672	1000	1866
GZ5P	1200	388	1140	1815	250	647	900	1040	751	1202
GZ6P	1400	450	1233	2366	250	1030	1100	1232	720	1292
GZ7P	1600	500	1440	2574	250	1089	1300	1457	840	1532

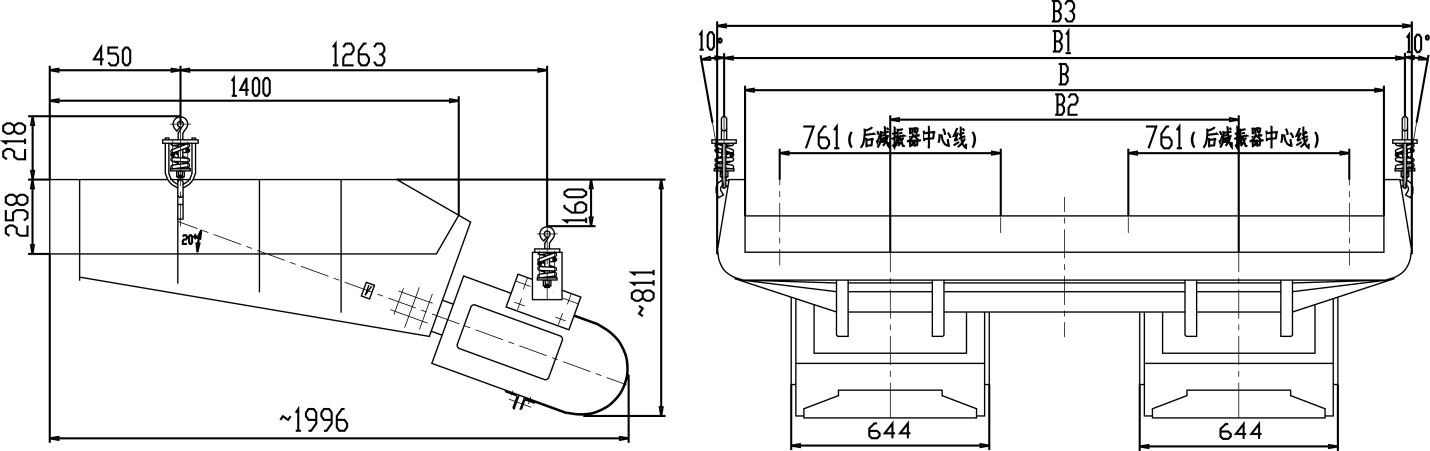

图7 宽槽型电磁振动给料机

表7

型号	B	B1	B2	B3
GZ5K1	1600	1750	900	～1872
GZ5K2	1900	2050	100	～2172
GZ5K3	2200	2350	1200	～2475
GZ5K4	2500	2650	1400	～2772
